Systèmes d'alimentation solaire résidentiels sur le système d'alimentation solaire de génération de la grille 3kw

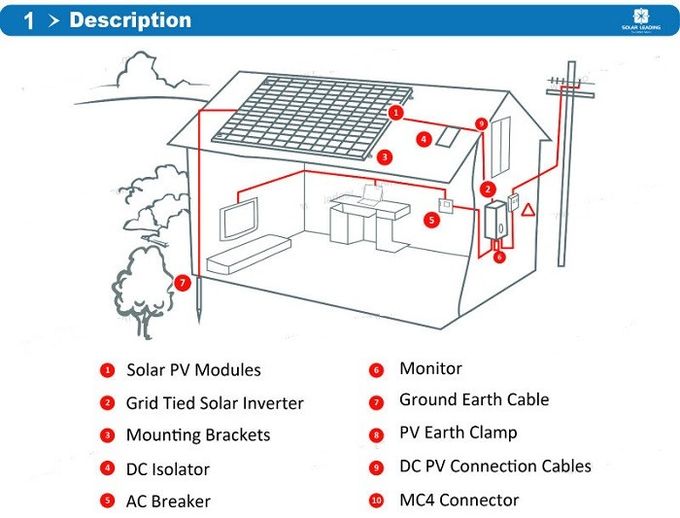

Description :

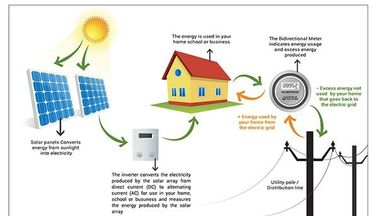

Système attaché par grille
Rangée de picovolte :
Passages de lumière du soleil par les gaufrettes de silicone dans les modules de picovolte frappant les électrons lâches dans lesquels coulez
fils en tant qu'électricité (C.C) à courant continu.
Boîte de combinateur :
Les modules de picovolte sont câblés ensemble dans une boîte de combinateur pour produire la tension de système correcte (les volts continu)
Débranchement de C.C :
Interruption de système avec des disjoncteurs et la protection au sol de défaut. Requis par code pour s'assurer que toutes les pièces
du système peut être démonté de toutes les sources de puissance.
Panneau et mètre de canalisations à C.A. :
Votre puissance de grille et la production d'énergie à partir de votre rangée de picovolte sont dosées ici. Matering net
des moyens vous payez seulement la différence entre ce qui vous utiliser-et ce que vous produisez.
Débranchement à C.A. (Utlity accessible) :
La sortie à C.A. de votre inverseur et le courant alternatif De la grille sont combinés ici avec des disjoncteurs.
Inverseur :
L'électricité à courant continu de (DC) de la rangée de picovolte est convertie en électricité actuelle d'Altemating (AC) à
fournissez les charges de maison et vendez l'énergie de nouveau à la grille.
| spécifications de système 1.1KW solaire attachées par grille |
| |
| PANNEAU SOLAIRE |
| Puissance P.M. de panneau solaire |
12*260WP |
|
| Allocation de puissance |
±3% |
|
| VM optimisée de tension locale |
36.6V |
|
| Courant fonctionnant optimisé Im |
7.1A |
|
| COV de tension de circuit ouvert |
45.1V |
|
| ISC actuel de court-circuit |
7.67A |
|
| |
|
| INVERSEUR ATTACHÉ PAR GRILLE |
| Inverseur entré (C.C) |
|
| Alimentation CC Maximale |
3100W |
|
| Tension CC Maximale |
500V |
|
| Courant d'entrée maximal |
8.8A |
|
| Nombre de traqueurs/de ficelles de MPP par traqueur de MPP |
1 1 |
|
| Gamme de tension de MPPT (à la puissance évaluée) |
120~425V |
|
| Tension d'arrêt/tension de début |
70/120V |
|
| |
|
|
| Inverseur produit (C.A.) |
Inverseur produit (C.A.) |
|
| Puissance de nominal à C.A. |
3000W |
|
| Courant alternatif Maximal |
1000W |
|
| Courant à C.A. de maximum |
5.5A |
|
| Tension CA/Gamme nominales |
230 / 180~270V |
|
| Fréquence de grille à C.A./gamme |
50 / 47~52Hz |
|
| Facteur de puissance (cosφ) |
1 |
|
| Distorsion harmonique totale (THDi) (à la puissance nominale) |
<3> | |
| Efficacité d'inverseur |
Efficacité d'inverseur |
|
| Efficacité maximale |
96,60% |
|
| Euro efficacité |
95,50% |
|
| Efficacité de MPPT |
99,90% |
|
| Données générales d'inverseur |
|
| Dimensions (avec H/D) |
285*385*145mm |
|
| Poids [kilogrammes] |
15Kg |
|
| Gamme de température de fonctionnement |
-20~+60 (sous-sollicitant à °C) 45 |
|
| Protection d'entrée |
IP65 |
|
| Topologie |
transformerless |
|
| Consommation interne (nuit) |
0 |
|
| Concept de refroidissement |
Convection |
|
| Bruit (typique) |
<30 dB=""> | |
| Affichage d'affichage à cristaux liquides |
Contre-jour, affichage à cristaux liquides du caractère 16*2 |
|
| Port de communication |
RS232 |
|
| |
|
|
| SUPPORT de PANNEAU SOLAIRE (toit de lancement) |
| Rail |
2600mm*8pcs |
|
| Crochet |
24pcs |
|
| Bride moyenne |
20pcs |
|
| Bride d'extrémité |
8pcs |
|
| Reliez du rail |
4pcs |
|
| Patte de mise à la terre (facultative) |
10pcs |
|
| La mise à la terre coupe (facultatif) |
10pcs |
|
| |
|
|
| BOÎTE d'ELERTRIC (facultative) |
Disjoncteurs d'AC/DC, allumant des intercepteurs, mètre électrique |
|
La Chambre rêveuse de Micro-grille
turbine de Micro-vent : Le modèle de Ciel-courant de l'énergie éolienne de sud-ouest livre 2.4killowatts-up à 90% de
l'utilisation de la maison moyenne
Isolation : Une maison typique peut couper 25% à 50% d'utilisation de l'énergie par l'imperméabilisation simple de temps et de
appareil de rendement optimum.
Commutateur horaire ; Un commutateur attaché à une minuterie dirige la puissance des panneaux solaires vers des batteries ou sur
grille. Pendant les heures de pointe du midi à 14h. Quand la puissance est la plus chère, la maison coule du
batteries.
Batteries : Cependant non essentiel pour un système relié à une grille, remisage des batteries laisse plus de flexibilité de continuer
ou outre de la grille.
Mètre intelligent : Un mètre électrique d'heure commerciale montre le prix variable de l'électricité, ainsi le propriétaire
peut employer moins et vendre plus pendant des heures de pointe.
Voiture électrique : Par l'année prochaine, ce système d'alimentation a pu inclure un véhicule hybride embrochable. La boîte de batterie de voiture
servez de stockage de sauvegarde supplémentaire à la maison et à la grille.
Explorez les ressources suivantes pour réduire votre utilisation de l'électricité :
Autoguidez les audits d'énergie : Un audit d'énergie à la maison peut vous aider à comprendre où votre maison est énergie perdante et
quelles étapes à prendre pour améliorer l'efficacité de votre maison.
Appareils et électronique : Employez vos appareils et électronique plus efficacement, ou les envisagez d'investir dedans
produits très efficaces.
Allumage : Commutez à l'éclairage de rendement optimum, tel que les ampoules de LED.
Chauffage et refroidissement : Si vous employez l'électricité pour chauffer et refroidir votre maison, votre chauffage et besoins de refroidissement vont le faire
affectez de manière significative la quantité d'énergie solaire que vous avez besoin. Weatherizing votre maison et chauffage et refroidissement
efficacement réduira la quantité de l'électricité que vous devez produire avec solaire.
